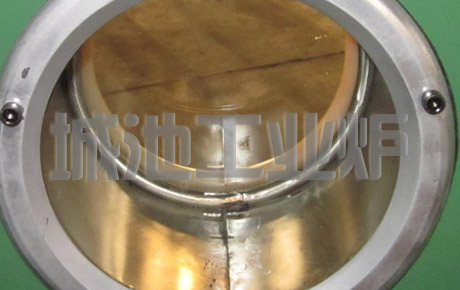

觀察孔
氫氣鉬絲爐及真空電阻爐等一般都有觀察孔(觀察口),便于光學髙溫計等儀表測溫。觀察孔的視野應包括所要觀察的部位。位于髙溫處的觀察孔可加擋板或多層屏蔽來隔熱。觀察孔玻璃有單層或雙層兩種。為了避免玻璃表面凝結揮發物而造成測溫誤差,可設計特制刷子擦去玻璃表面污物,還可用旋轉玻璃片、高速旋轉屏蔽板等結構。
真空電阻爐的觀察孔玻璃厚度可按下式計算:
式中:δ——窗孔玻璃厚度,cm;
P——壓力差,MPa;
M——玻璃的彎曲強度,MPa。真空電爐用強化玻璃,M為 150MPa;普通玻璃,M為45MPa;
D——窗孔玻璃直徑,cm
真空爐上觀察孔和玻璃片(石英玻璃)的尺寸見表。
表1真空電阻爐上觀察孔和玻璃片的尺寸
觀察孔迕徑(mm) |
45 |
75 |
8O |
100 |
170 |
玻璃片直徑(mm) |
58 |
88 |
100 |
150 |
200 |
玻璃片厚度(mm) |
10 |
lo |
15 |
15 |
15 |
